| Основные параметры | |
|---|---|
| Тип | приточно-вытяжной |
| Материал | нержавеющая сталь |
|
|
|
Подробности
ОТ
Под заказ
Нашли дешевле?
Запросить цену
Характеристики
Краткая характеристика:
МВО (местный вентиляционный отсос) для удаления продукты деятельности непосредственно от теплового оборудования (мангал, кухонная плита и др.) и улучшения микроклимата в рабочей зоне горячих цехов на предприятиях общественного питания.

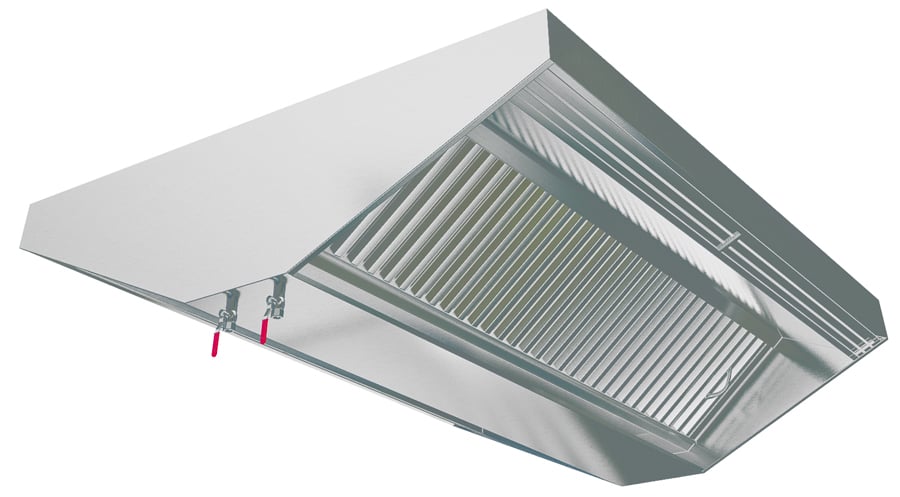

Краткая характеристика:Внешне устройство представляет собой навес (зонт), расположенный над кухонной плитой. МВО изготавливается из листовой нержавеющей стали, устойчивой к воздействиям высоких температур, влажности и моющим средствам.
Приточно-вытяжные МВО-МС – вентиляционный короб навесного типа, в котором размещены устройства для приточной (рассеиватель) и вытяжной (лабиринтный фильтр) вентиляции. Этот вид производит активную вытяжку продуктов нагрева и одновременно осуществляет приток свежего воздуха взамен удаленного. Вытяжка производится по центральной части местного отсоса, а приточная струя распределяется по наружному краю устройства. Направление приточной струи по умолчанию устанавливается вниз под углом 45 градусов, или под регулируемым углом от 0 до 45 градусов.
По типу конструкции отсосы вентиляционные (зонты технологические) подразделяются:
- Приточно-вытяжные – МВО-МС; МВО-МС-01; МВО-МС-02; МВО-МС-03; МВО-МС-04.
Отверстие для вывода провода подключения электропитания расположено в верхней плоскости вентиляционного отсоса, в зоне приточной секции.
- Каркас местного вентотсоса в стандартном исполнении изготавливается из окрашенной порошковой краской профильной трубы из конструкционной стали.
- Не видовые облицовки (задние, верхние) изготавливаются из окрашенной порошковой краской листовой конструкционной (черной) стали.
- Лицевые, боковые и внутренние облицовки, фильтры, рассеиватели и жиросборники отсосов изготовлены из нержавеющей стали.
- Нержавеющие облицовки прикрепляются к каркасу заклепками.
- Места соединения облицовок с каркасом заполняются герметиком, во избежание подсоса воздуха в обход фильтров.
- Вентиляционные отсосы могут соединяться между собой в единый пакет, не имеющий боковых перегородок, за счет чего при их соединении образуется общий воздухопровод: отдельно для вытяжной и отдельно для приточной секции.
- Предусмотрено пристенное крепление отсосов, подвесное и островное на специальной ферме.
Монтаж:
- пристенный;
- подвесной;
- островной, в зависимости от месторасположения плиты.
На крупных предприятиях общественного питания, где установлено большое количество плит, МВО могут соединяться между собой боковыми сторонами, тем самым образуя длинную секцию..
Рекомендуемая высота подвески вентотсосов МВО:
- МВО-МС, МВО-МС-01, МВО-МС-04, - 1,5-1,6 м. над уровнем пола,
- МВО-МС-02, МВО-МС-03, - 1,9-2,0 м. над уровнем пола.
