Назначение
Монтажные стаканы для ДУ-систем применяются как опорный и присоединительный элемент при установке вентиляторов
ДАРКВЕНТ на кровле здания. Они помогают правильно разместить оборудование дымоудаления, передать нагрузку на
несущую часть кровли и сформировать надежный узел прохода воздуховода через кровельную конструкцию.

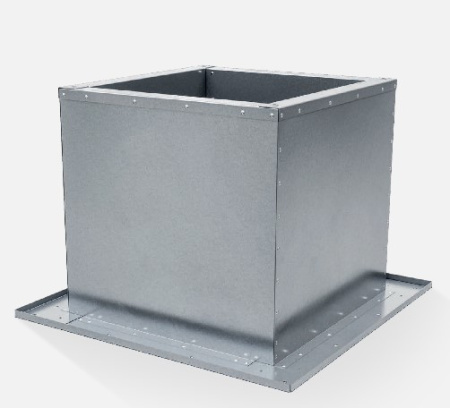

Конструкция для горизонтальной кровли
Стакан для горизонтальной поверхности выполнен как утепленная коробчатая конструкция. Основную нагрузку принимает
стальная сварная рама, внутри которой расположен воздуховод квадратного сечения. Воздуховод может изготавливаться
из оцинкованной или нержавеющей стали, а боковые стороны закрываются панелями из оцинкованной стали.
- Коробчатая теплоизолированная конструкция
- Несущая стальная сварная рама
- Воздуховод квадратного сечения внутри рамы
- Оцинкованная или нержавеющая сталь для воздуховода
- Теплостойкая термоизоляция между рамой и воздуховодом
Исполнение для наклонной кровли
Для кровель с уклоном предусмотрено исполнение с регулируемыми боковыми опорами. Угол выставляется во время монтажа,
что позволяет адаптировать стакан под фактическую геометрию кровли. Максимальный уклон составляет 1:2, а высота таких
стаканов находится в диапазоне 750...1150 мм.
- Регулируемые боковые опоры для настройки при монтаже
- Максимальный уклон кровли — 1:2
- Высота исполнения с уклоном — 750...1150 мм
- Расчет на снеговой покров более 500 мм с учетом кровельного пирога
Монтаж и эксплуатация
Снаружи стакан имеет опорную поверхность для фиксации на несущей части кровли. Такое решение упрощает установку
крышного вентилятора и помогает сохранить правильное положение оборудования в составе системы дымоудаления.
Также доступны варианты со встроенным клапаном на вытяжку, если это требуется проектом.
- Монтаж на различных типах кровель зданий
- Опорная поверхность для крепления к несущей части кровли
- Варианты без уклона высотой 600 мм
- Исполнения для наклонной поверхности высотой 750...1150 мм
- Возможны модели со встроенным клапаном на вытяжку
- Гарантия производителя — до 5 лет
