Краткая характеристика:
| Корпус: | спирально-поворотный |
|
Лопатки рабочего колеса: |
загнутые вперед |
|---|---|
| Количество лопаток рабочего колеса: | 6 |
| Давление: | среднее |
| Всасывание: | одностороннее |
|
Типоразмеры: с 2,0 по 12,5 |
|
Краткая характеристика:
Вентиляторы пылевые ВЦП 7-40 радиального типа работают на одностороннее всасывание рабочей среды и способны развивать среднее давление. Вентиляторы данной серии могут эксплуатироваться в системах вентиляции общеобменного типа, а также в качестве элемента технологических линий, где техпроцесс предусматривает перемещение неагрессивных газовоздушных сред, на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для утилизации металлической и деревянной стружки из зоны станков, на производстве ЖБ-изделий и т.д.
Рабочая среда пылевых вентиляторов ВЦП 7-40 – воздух и химически нейтральные газовоздушные смеси температурой до +80°С и запыленностью не более 0,6 кг/м.куб.
Конструктивные особенности:
Вентиляторы пылевые ВЦП 7-40 поставляются потребителю в полностью собранном и готовом к монтажу виде.
Данный тип агрегатов рассчитан на стационарную установку. Пылевые вентиляторы монтируются на жестком основании и крепятся к нему анкерными болтами.

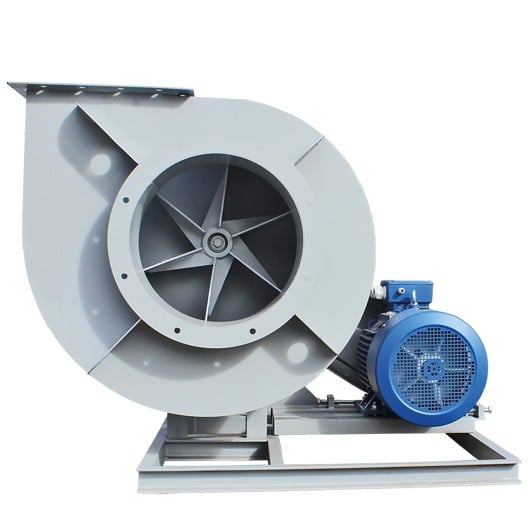

Пылевые радиальные вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, - на сварной раме скомпонованы корпус, рабочее колесо и привод.
Корпус изготавливается из тонколистового металла и имеет спиралевидную форму (тип – «улитка»). Для подсоединения к воздуховодам на корпусной детали предусматриваются патрубки с фланцами. Подсоединение к воздуховодам вентсети может быть прямым или через гибкие вставки соответствующего типоразмера. Корпус – поворотный, что дает возможность выставить его под удобным углом при монтаже.
Внутри «улитки» размещено рабочее колесо радиального типа с 6-тью отогнутыми в сторону вращения лопатками.
Приводной электродвигатель вентилятора пылевого ВЦП 7-40 может быть смонтирован:
- соосно рабочему колесу на подставке (схема №1);
- на опорной станине (схема №5), в этом случае крутящий момент передает ременная передача.
Эксплуатация:
Радиальные вентиляторы пылевые ВЦП 7-40 допускаются к работе в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категории размещения – 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, допускается размещение по 1-ой категории.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Завод ВЕНТИЛЯТОР (г. Санкт-Петербург) – ведущее российское предприятие, специализирующееся в разработке, серийном производстве и реализации промышленных вентиляторов и дымососов, а так же вентиляторов со специальными свойствами по техническим заданиям заказчиков.
