| Основные параметры | |
|---|---|
| Тип: радиальный | |
| Материал корпуса: оцинкованная сталь | |
|
|
|
Краткая характеристика:
Радиальные кухонные вентиляторы КВР предназначены для вытяжной вентиляции. Вентиляторы обеспечивают перемещение среды с высокой температурой. Идеально функционирует в различных системах вентиляции для:
Краткая характеристика:- кухонных вытяжных систем
- вентиляции промышленных хлебопекарен
- удаления газов, образующихся при проведении сварочных работ.

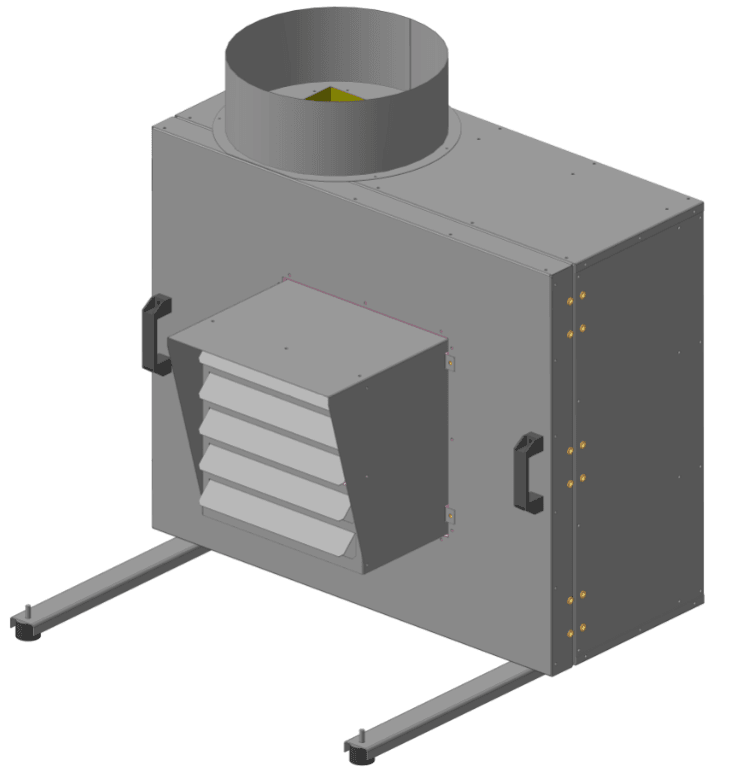

Корпус выполнен из оцинкованной стали со звуко- и теплоизоляцией из минеральной ваты толщиной 50мм. Откидывающийся на шарнирах блок двигатель- крыльчатка обеспечивает легкий доступ во внутреннее пространство вентилятора для удобной чистки.
Диаметр патрубков на входе и выходе соответствует стандартным размерам вентиляционных каналов. Вентилятор устанавливается на монтажной несущей раме со встроенными виброгасителями.
Вентиляторы комплектуются однофазными и трехфазными двигателями с короткозамкнутым ротором. Класс изоляции обмотки F. Тип защиты IP 54.
Применяются радиальные рабочие колеса с вперед и назад загнутыми лопатками.
Регулировка скорости может быть как плавной, так и ступенчатой и осуществляться посредством трансформаторного или частотного регулятора.
Монтаж:
Вентилятор предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется при помощи монтажного кронштейна КМ-КВР (приобретается отдельно). Подключение к электросети осуществляется с помощью клеммной коробки, установленной на электродвигателе. Условия эксплуатации:
Вентиляторы КВР предназначены для перемещения невзрывоопасных газовых сред с температурой от-40 оС до +80 оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 (возможно использование в условиях 1-ой категории размещения при использовании дополнительной комплектации в виде крыши) с температурой окружающей среды от — 40 до +40 оС. Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов — не более 2 мм/с.
1- КВР: Вентилятор радиальный (центробежный) кухонный
2- Типоразмер
3- Количество полюсов электродвигателя (параметр напрямую связан частотой вращения вала)
4- Напряжение питания электродвигателя (Е-220В, D-380В)
Технические характеристики:
|
Модель |
Напряжение питания
(В) |
Частота тока
(Гц) |
Номинальный ток
(А) |
Установленная мощность
(Вт) |
Частота вращения
(об/мин) |
Вес
(кг) |
|
КВР-160/4D |
380 |
50 |
0,7 |
180 |
1350 |
24 |
|
КВР-160/4Е |
220 |
1,6 |
180 |
1350 |
25 |
|
|
КВР-180/4Е |
220 |
1,6 |
180 |
1350 |
29 |
|
|
КВР-200/4D |
380 |
1,7 |
550 |
1360 |
36 |
|
|
КВР-200/4E |
220 |
3,9 |
550 |
1360 |
40 |
|
|
КВР-225/4D |
380 |
2,1 |
750 |
1350 |
40 |
|
|
КВР-225/4E |
220 |
5,8 |
750 |
1350 |
43 |
|
|
КВР-250/4D |
380 |
3,6 |
1500 |
1410 |
53 |
|
|
КВР-250/4E |
220 |
9,7 |
1500 |
1420 |
53 |
|
|
КВР-280/4D |
380 |
5,2 |
2200 |
1420 |
63 |
|
|
КВР-315/4D |
380 |
0,9 |
250 |
1320 |
75 |
|
|
КВР-315/2D |
380 |
3,8 |
1500 |
2880 |
68 |
|
|
КВР-355/4D |
380 |
1,2 |
370 |
1320 |
82 |
|
|
КВР-355/2D |
380 |
4,8 |
2200 |
2810 |
71 |
|
|
КВР-355/4E |
220 |
2,8 |
370 |
1320 |
80 |

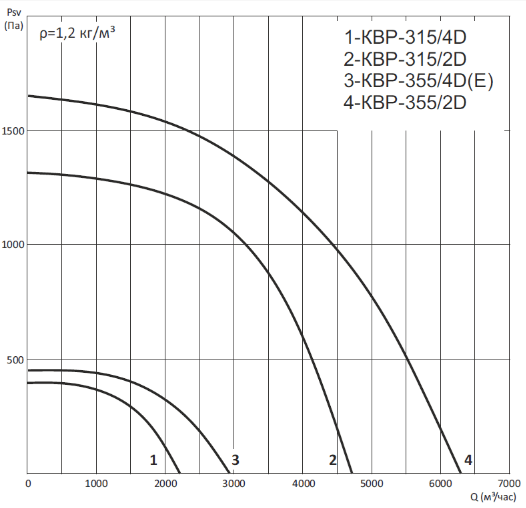

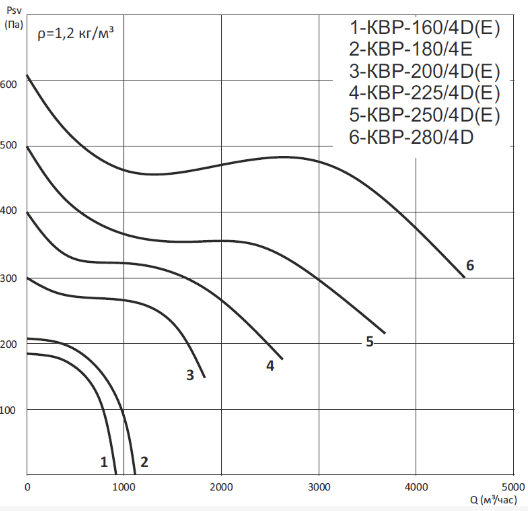

Аэродинамические характеристики:

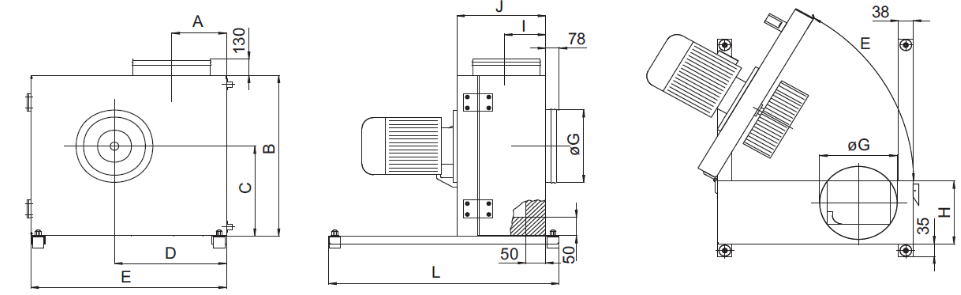

Габаритные размеры:
|
Модель |
A
мм |
B
мм |
C
мм |
D
мм |
E
мм |
G
мм |
H
мм |
J
мм |
L
мм |
|
КВР-160 |
127 |
382 |
213 |
248 |
435 |
160 |
149 |
207 |
450 |
|
КВР-180 |
134 |
412 |
230 |
269 |
470 |
200 |
161 |
219 |
450 |
|
КВР-200 |
142 |
445 |
249 |
292 |
510 |
200 |
174 |
232 |
450 |
|
КВР-225 |
146 |
455 |
256 |
301 |
522 |
225 |
193 |
251 |
600 |
|
КВР-250 |
161 |
500 |
282 |
333 |
576 |
250 |
213 |
272 |
600 |
|
КВР-280 |
171 |
537 |
295 |
360 |
625 |
280 |
234 |
291 |
600 |
|
КВР-315 |
187 |
600 |
339 |
398 |
690 |
315 |
249 |
307 |
800 |
|
КВР-355 |
207 |
655 |
372 |
451 |
770 |
355 |
273 |
331 |
700 |
